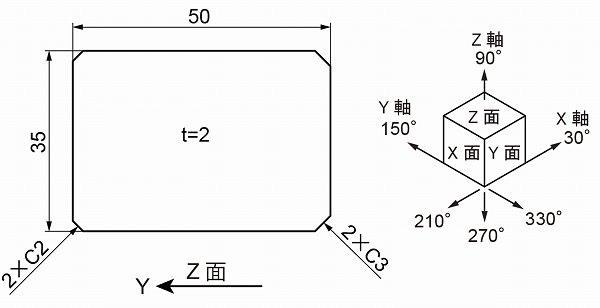

例えば以下の様な図面からテクニカルイラストを書いてみます。

形状的には非常にシンプルな物ですね。

肝はＣ面取りの書き方です。



まず、Ｚ面上で１辺３０ｍｍと５０ｍｍの面を書きます。

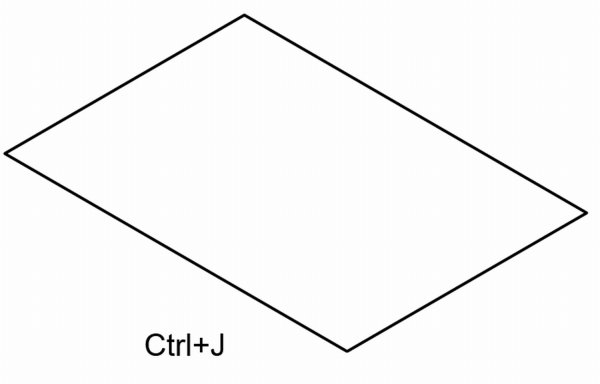

どう書くか（直線ツールで１本ずつ／１辺だけ書いてコピー＆ジョイント等）によっても変わりますが、とりあえず Ctrl+J で結合させます。

もちろん結合せずに各直線のアンカーポイントを２ｍｍ、３ｍｍ移動することでも出来ますが、とりあえず以下もご覧ください。

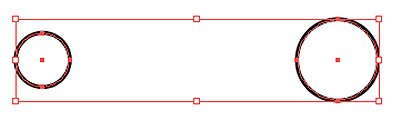

直径４ｍｍと直径６ｍｍの円を１つずつ書きます。

それぞれ１２２％に拡大します。

個別に変形(Ctrl + Shift + Alt + D)でそれぞれを４５度回転させます。

それぞれ垂直方向に５８％縮小します。

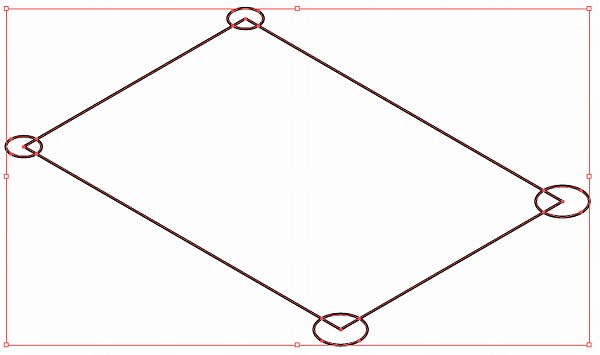

６ｍｍの楕円を右下２箇所へ、他の２箇所は４ｍｍ楕円を中心を合わせて置きます。

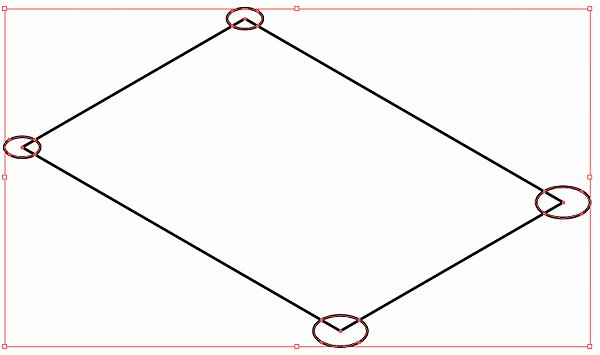

全体を選んで．．．

　

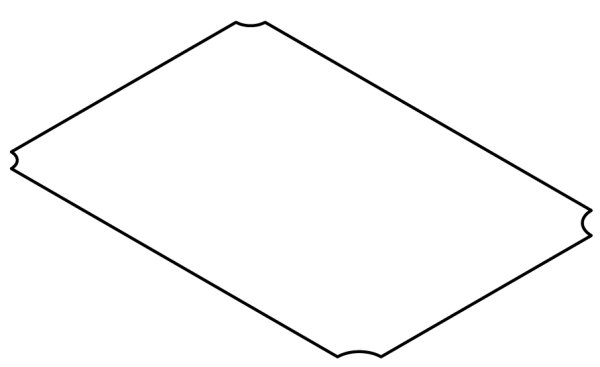

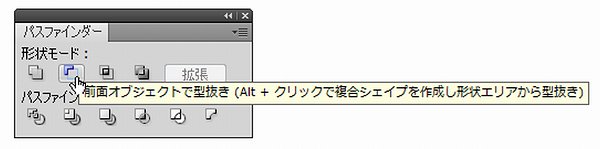

パスファインダーの前面オブジェクトで型抜き。

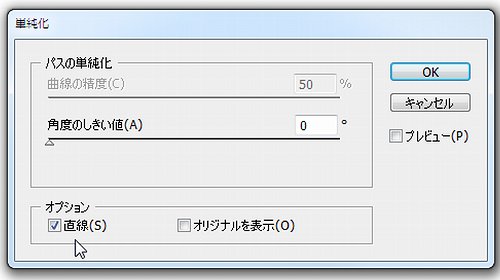

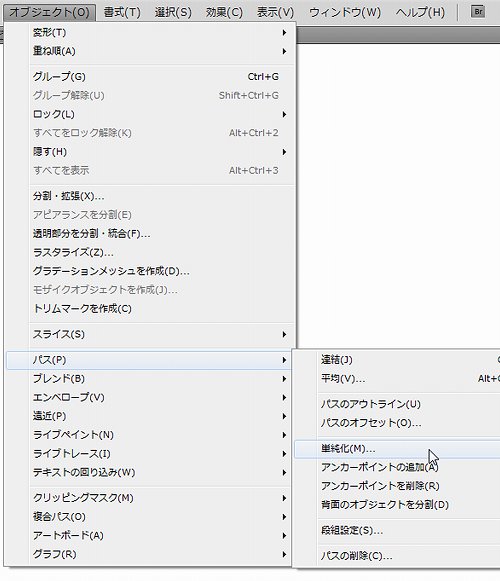

全体を選択してパスの単純化をクリックすると単純化のボックスが出ます。

オプションで直線にチェックを入れてＯＫをクリックすると．．．。

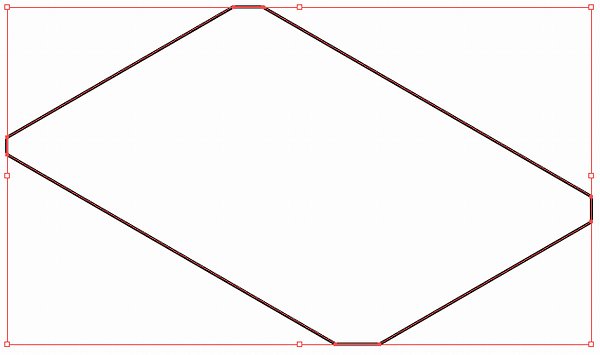

以下のように楕円部分が直線になります。

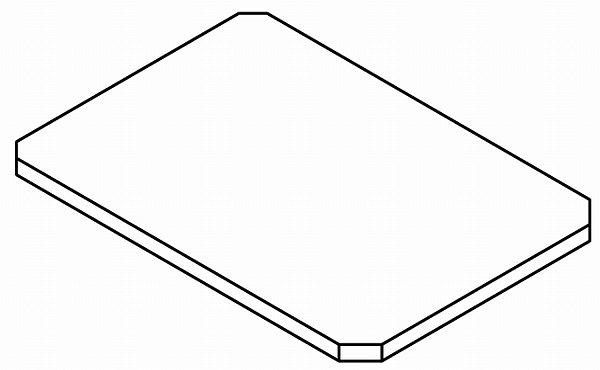

あとは厚みを付けて完成です。

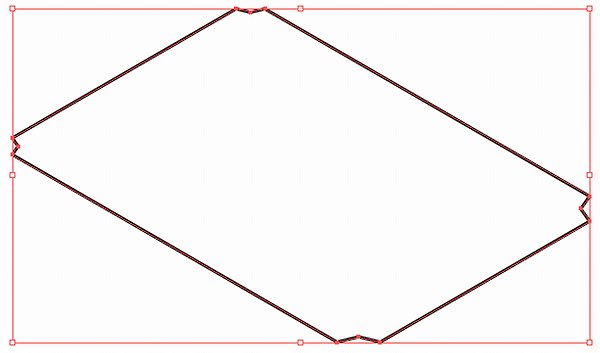

円を、個別に変形(Ctrl + Shift + Alt + D)でそれぞれを４５度回転させましたが、これをしないと楕円のアンカーポイントが悪さをして、以下のようになってしまいます。

では。
