特許図面で時々、ネットワーク図などで雲形を描いたりする．．．。

ペンツールでふくらみ１つずつ描いていくのも良いのですが、こんな方法はいかがでしょうか？

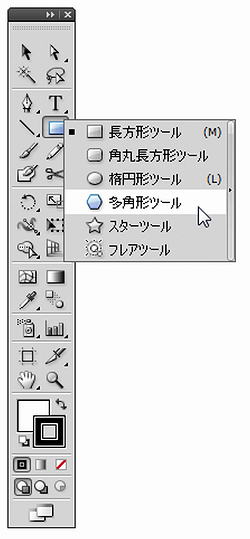

まずは「多角形ツール」を使う場合．．．もちろんペンツールで多角形を描いても良いですが．．．。

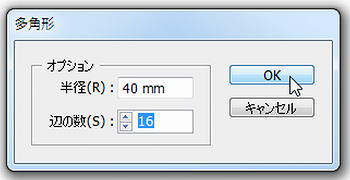

今回は、辺の数を１６個にします。

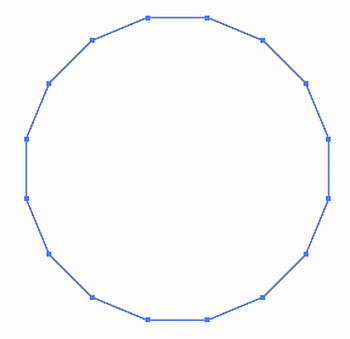

すると、１６角形ができます。

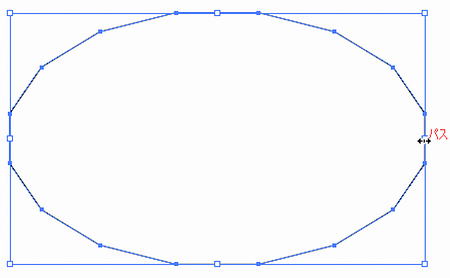

それを、選択ツールで横方向に拡大してこんな感じ．．．。

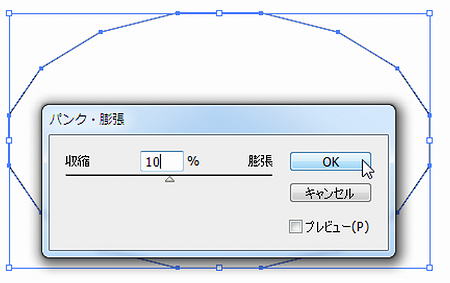

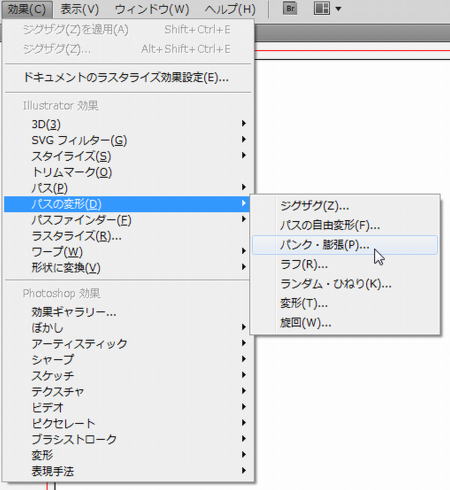

効果 → パスの変形 → パンク・膨張です。

今回は、膨張率１０％くらい．．．。

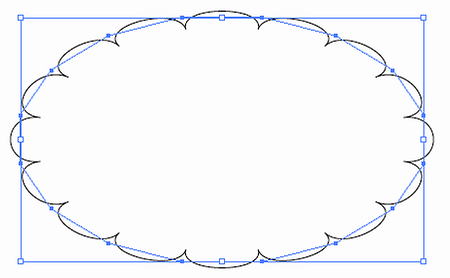

するとこんな感じになります。

この雲形．．．チョット”もっさり”した感じです．．．あくまでも私の感想ですが．．．。

パンク・膨張はアンカーからアンカーまでの間のパスを、膨らませたりへこませたりするツールです。

ですので、パスの形状によって変わるんです！

この１６（多）角形ではなく、楕円で作るとチョット雲形の最終形状に変化が．．．！

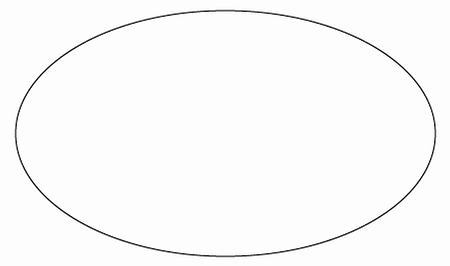

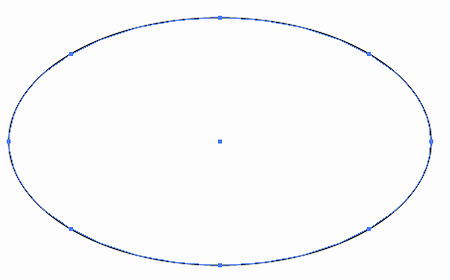

まず、楕円を作ります。

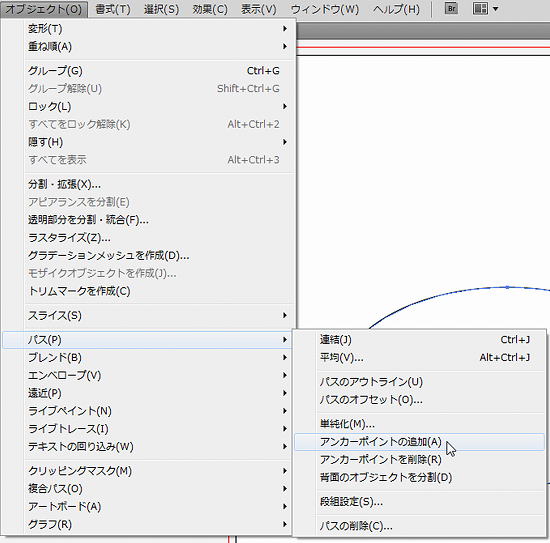

オブジェクト → パス → アンカーポイントの追加を行います。

すると、アンカーポイントが８個になります。

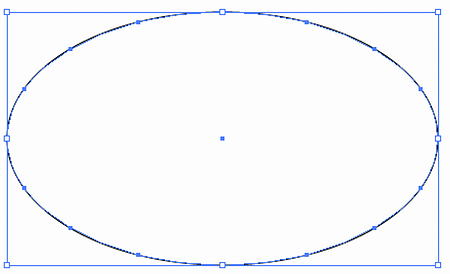

アンカーポイントが少ないのでもう一度行って、ポイントを倍の１６個にします。

行うたびにアンカーポイント間にもう一つアンカーができます。

再度、効果 → パスの変形 → パンク・膨張を行います。

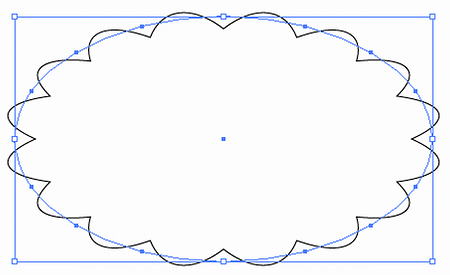

すると、下図のようになります。

いかがでしょう？

先ほどとは違った感じだと思います．．．好みの問題ですが．．．。

では。
