【第３回】
それでは、前回の続きからです。

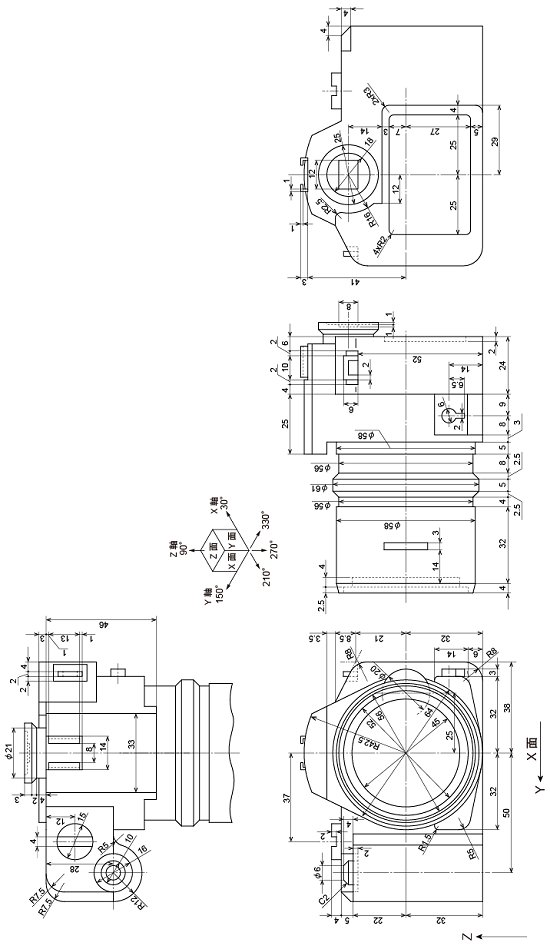

図面は以下です。
まず、ちょっと書き漏らした部分、背面のファインダーの所に手前側から回り込んでいるボディー部分です。

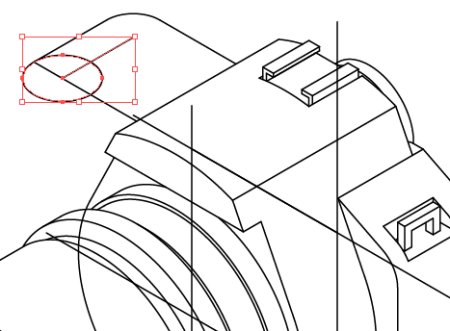

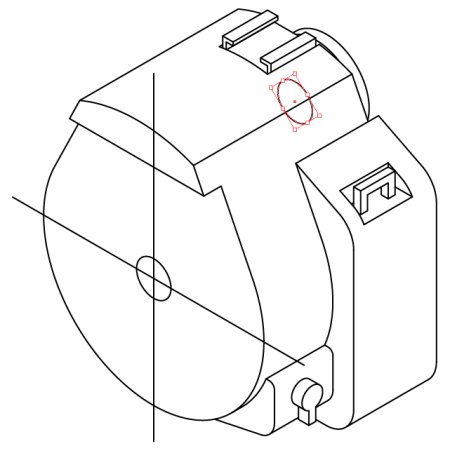

後のファインダー位置を求めるため、１０ｍｍ楕円を４１ｍｍ／３０°方向にコピー、さらに２４ｍｍ／９０°に移動します。
３ｍｍ／３０°に移動し、３２０％に拡大します。
今書いた楕円の所まで回り込み線を追記します。

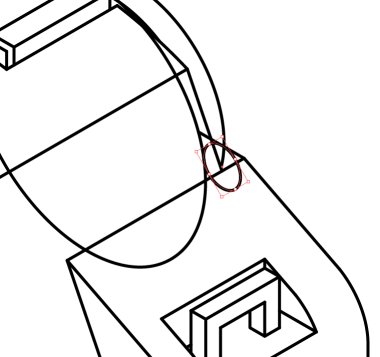

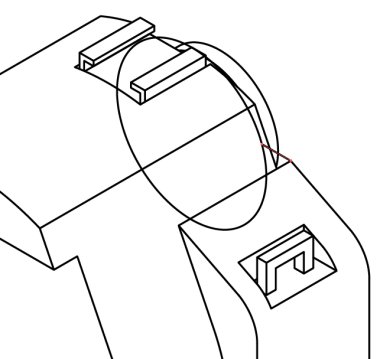

丸みがＲ２．５ですので５ｍｍ楕円を当ててみます。

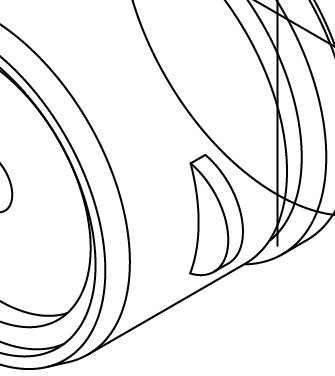

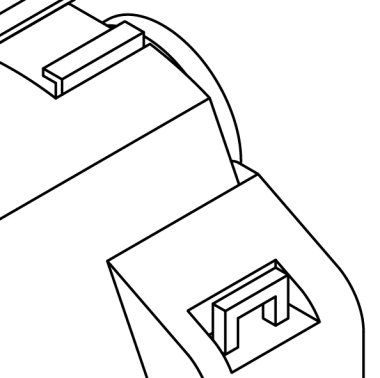

丸み部分がかろうじて出て来ますので成形します。

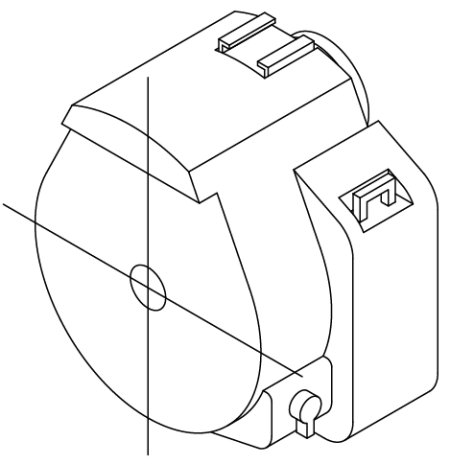

奥側のシャッターのある側はカメラレンズで見えなくなる部分もあるかと思いますので、続いてはレンズ部分を描きます。
せっかく書いても結局見えなくて消すのはもったいないですよね。
レンズ部分は楕円をコピーして拡大しながら書いていくだけですので、説明もある程度省きます。

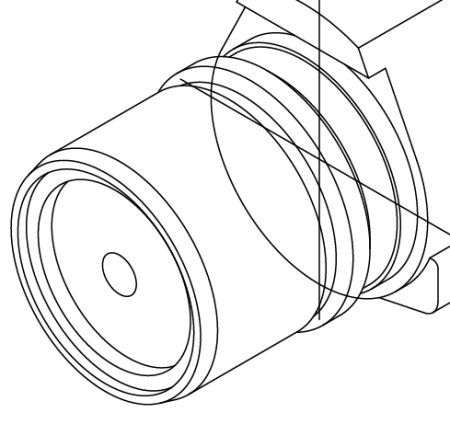

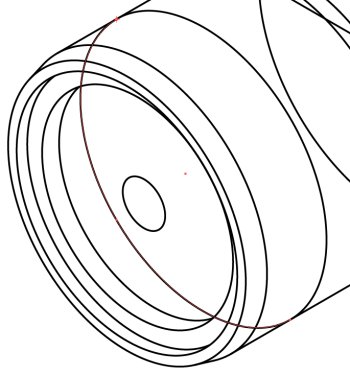

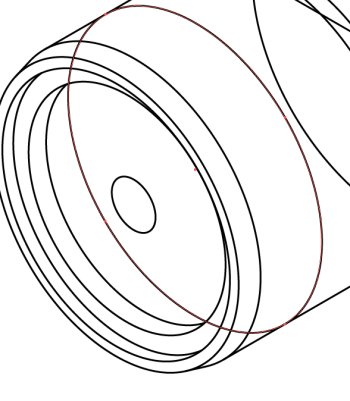

レンズの先端側の外周楕円弧を１４ｍｍ／３０°にコピーします

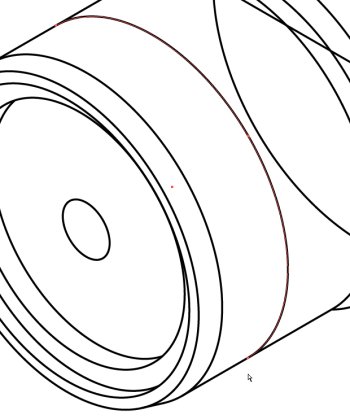

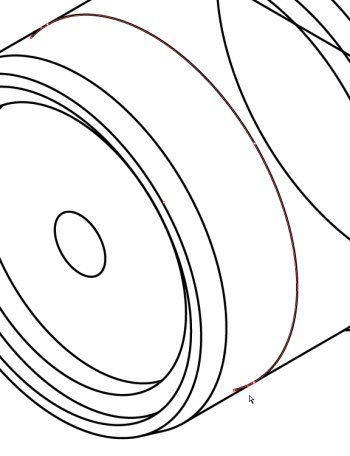

コピーした楕円弧は長軸で切断した半楕円ではないので、下図のようにアンカーポイント２個所を選択して削除します。
出来た半楕円の２つのアンカーポイントを２点としてリフレクトコピーして楕円を成形します。
半楕円２つを選択ツールで選択し、Ctrl + ｊキーを押してジョイントします。
すると、１つの楕円に戻り中心が現れます。
この中心から２５ｍｍ／３３０°方向に直線を引きます。

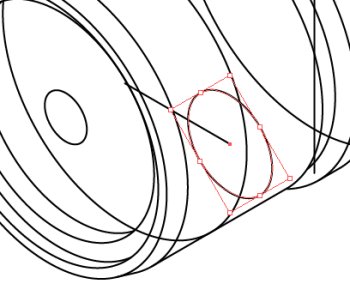

直線の先端に２０ｍｍ楕円を配置します。

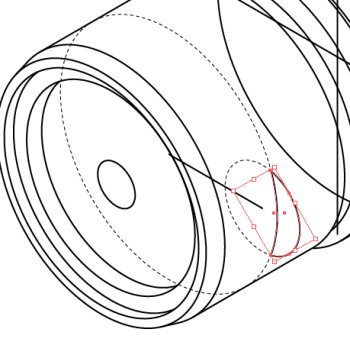

２つの楕円で成形します。
３ｍｍ／３０°方向にコピーして完成させます。

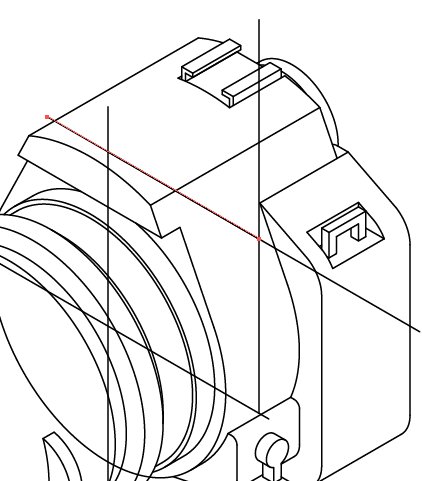

中心線を４１ｍｍ／３０°にコピーし、その交点から５０+７．５ｍｍ／１５０°に直線を引きます。

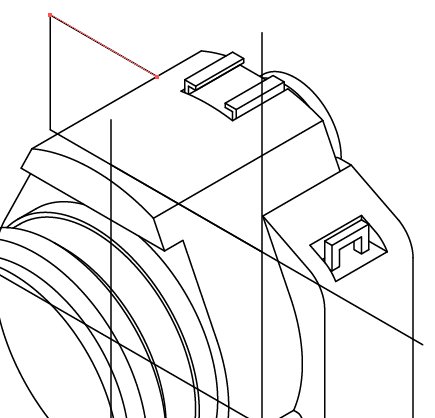

先端から２２+５ｍｍ／９０°に直線を引き、その先端から３３０°方向に直線を引きます。

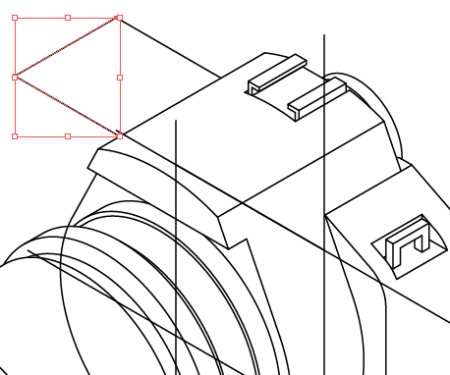

その線を２８ｍｍ／２１０°にコピーし、繋いで上面を作ります。
奥のＲ７．５を１５ｍｍ楕円で作成します。

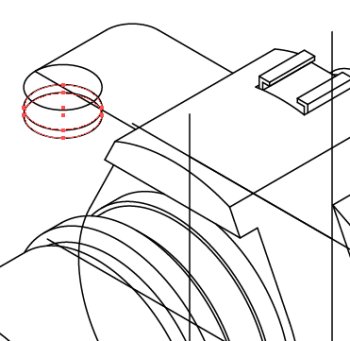

奥のＸ軸線を８ｍｍ／３３０°にコピーし、その線とＹ軸線の交点に１６ｍｍ楕円を置きます。
その楕円を下方に５ｍｍ・２ｍｍ連続コピーします。

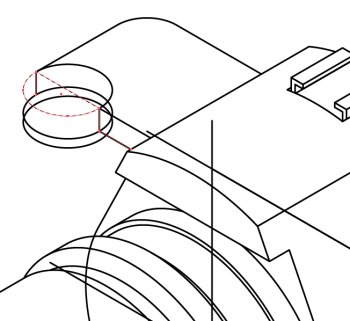

上の楕円で上面を成形します。
下の楕円の位置でシャッターを作ります。

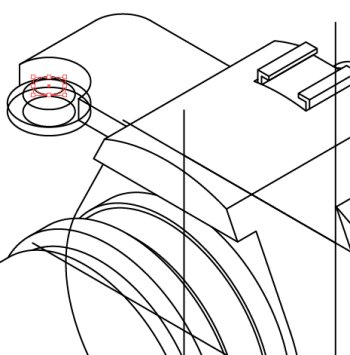

１０ｍｍ楕円を置き、上に４ｍｍ・２ｍｍコピーし、最後の楕円を６０％に縮小します。
稜線を描いてシャッターを完成させます。

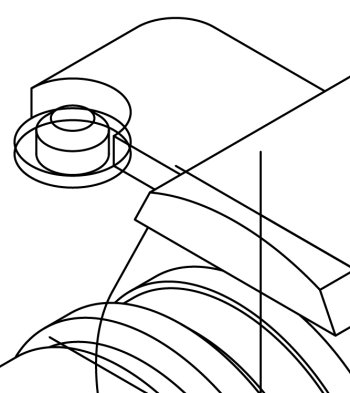

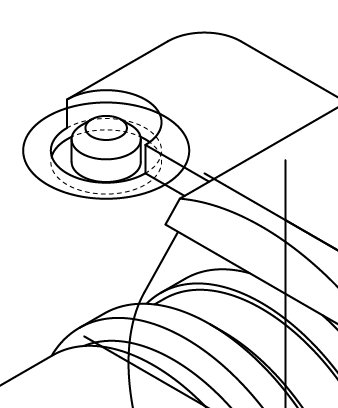

上の１６ｍｍ楕円の中心に１０ｍｍ楕円を置き、２４０％に拡大した後に穴部を完成させます。
付け根のＲ５で丸みを付けます。

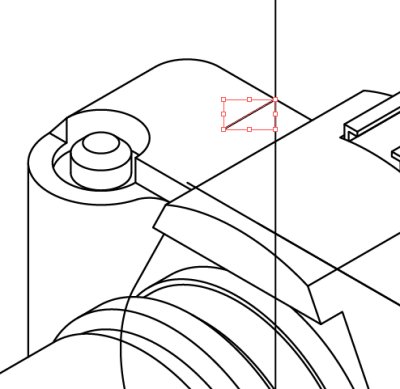

奥側の稜線を引きます。一番奥のＲ７．５の丸みは見えて来ません。

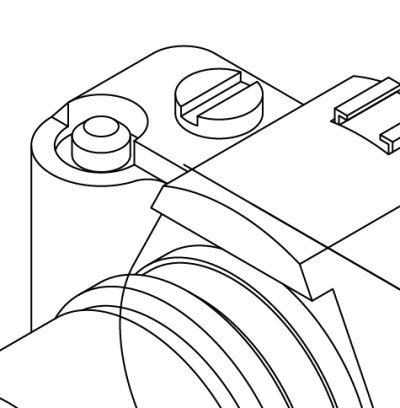

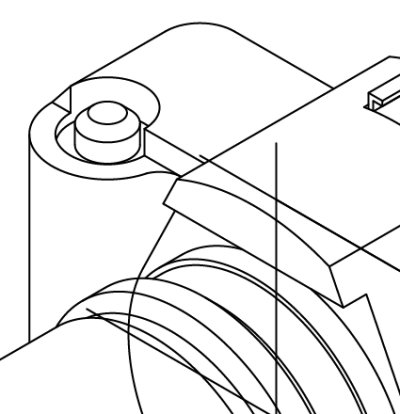

上の円柱状の部品位置は、奥の縦の中心線を３７ｍｍ／１５０°にコピーし、上面の線との交点から１２ｍｍ／２１０°に直線を引いて求めます。
円柱の直径は１５ｍｍ、高さが４ｍｍ、スリット幅は４ｍｍ、スリットの深さは２ｍｍです。
不要部分を削除して完成です。

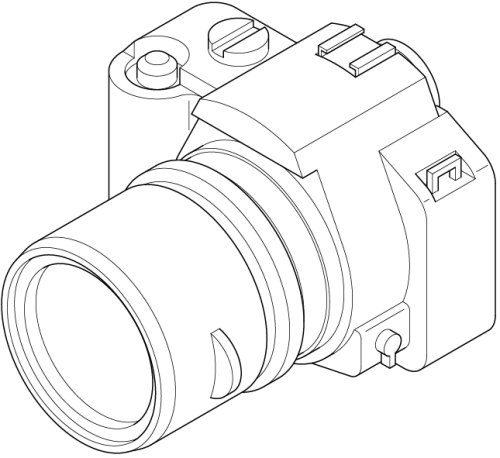

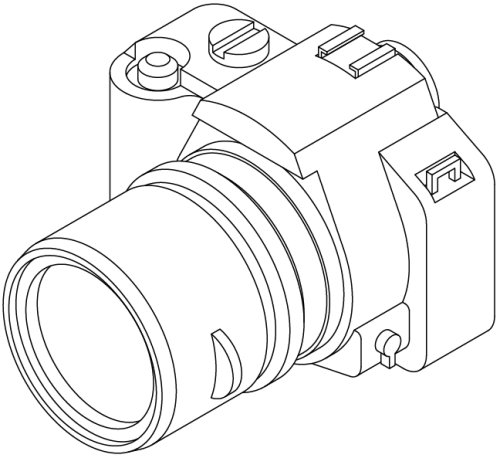

ラインウェイトとハイライトを付けると以下の感じです。
では。
