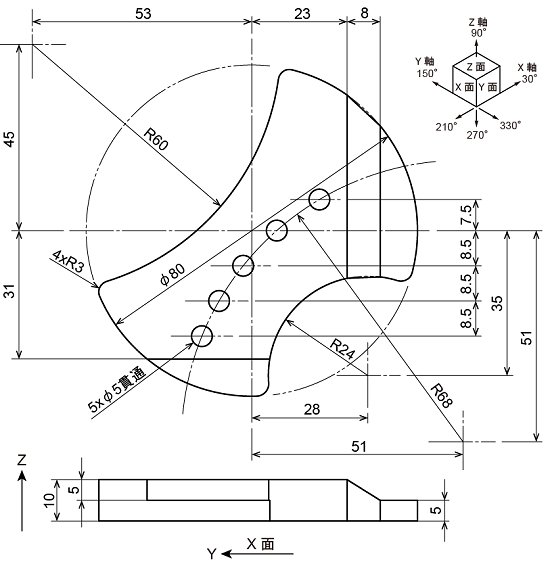

今回の図面は、以下の様なものです。
何とも形容のしようのない形状ですが、とりあえず書いていきたいと思います。
まず、最大のφ８０楕円を書き、Ｘ・Ｙ軸方向の中心線を引きます。

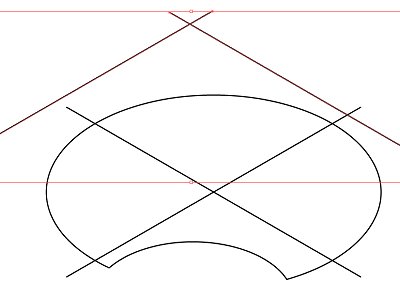

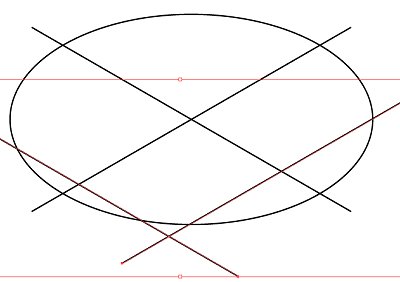

平面図で下側のＲ２４の中心を求めるため、Ｙ軸方向の中心線を３５ｍｍ/２１０°に、 Ｘ軸方向の中心線を２８ｍｍ/３３０°にコピーします。

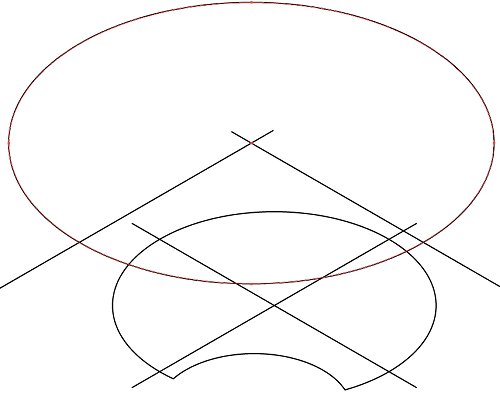

その交点にφ４８楕円を配置します。

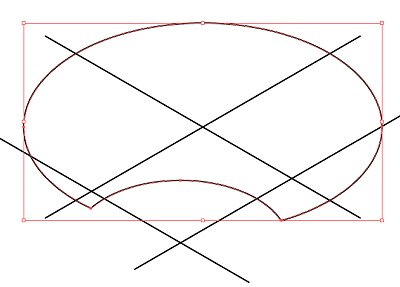

２つの楕円を選択し、”パスファインダー“の”前面オブジェクトで型抜き“を実行します。
同様に、平面図で上側のＲ６０の中心を求めるため、Ｙ軸方向の中心線を４５ｍｍ/３０°に、Ｘ軸方向の中心線を５３ｍｍ/１５０°にコピーします。
（今回の場合は交点が出ないため、少しずらして交点を出しました）

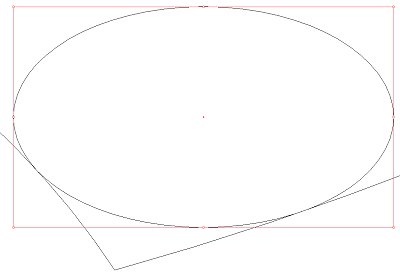

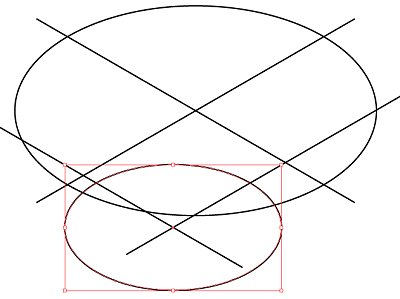

その交点にφ１２０楕円を配置します。

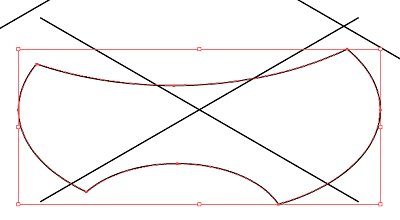

元の形状と今の楕円で、”パスファインダー“の”前面オブジェクトで型抜き“を実行します。
（この時、φ１２０楕円が前面にある事が必要です）

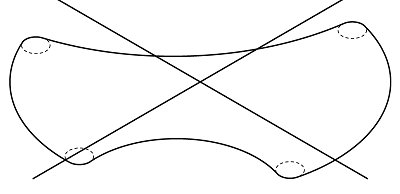

四つ角のＲ３を配置します。
これはアイソメ軸の交点のＲではないので、あくまでもおおよそという感じになります。
平面図下側の段差部分です。

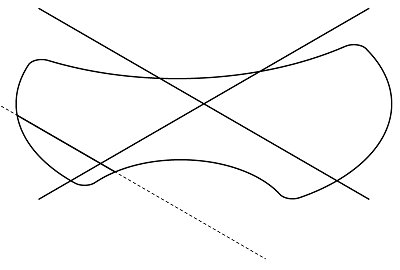

Ｙ軸方向の中心線を３１ｍｍ/２１０°にコピーします。
線を整理します。

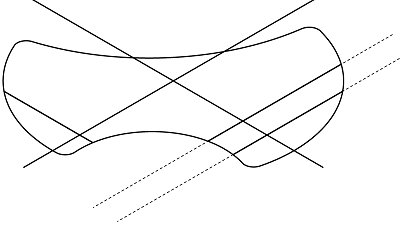

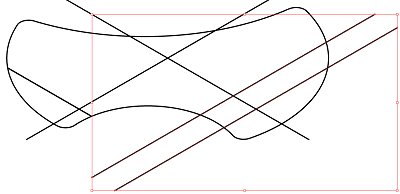

次に、Ｘ軸方向の中心線を２３ｍｍ/３３０°に、さらにその線を８ｍｍ/３３０°にコピーします。
線を整理します。

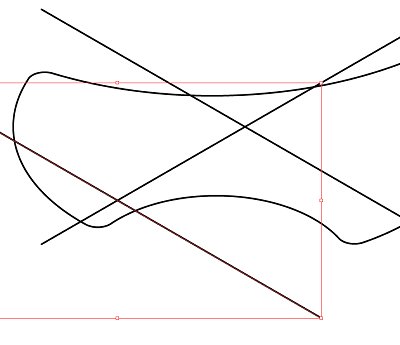

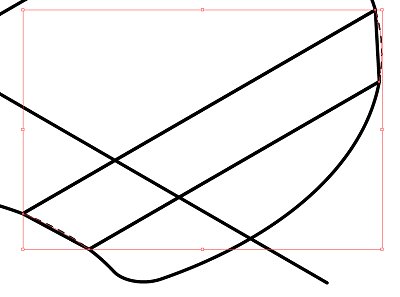

今書いた２本の線の間の曲線部分は、よく見るとこの間は直線ですので書き直します。

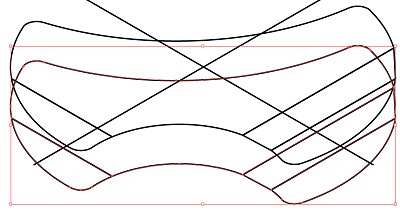

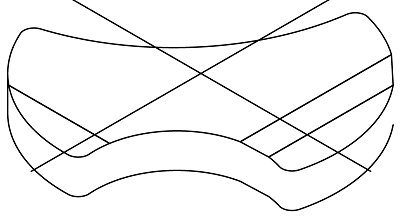

全体を１０ｍｍ/２７０°方向にコピーします。
線を整理します。

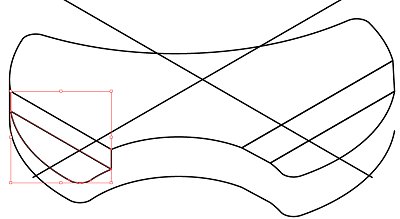

左側は５ｍｍ/２７０°に移動し、稜線を追加して完成させます。

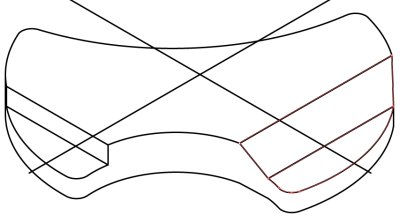

右側は傾斜になるので、下図の部分をダイレクト選択ツールで選択して５ｍｍ/２７０°に移動します。

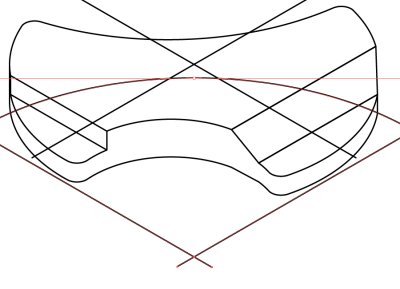

穴を書くために、Ｒ６８の中心を求めます。

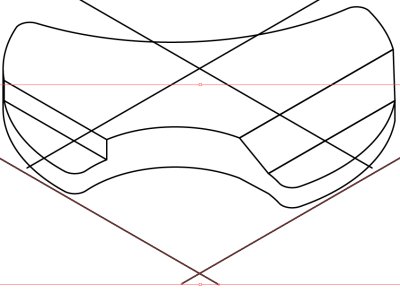

Ｙ軸方向の中心線を５１ｍｍ/２１０°に、Ｘ軸方向の中心線を５１ｍｍ/３３０°にコピーします。
（今回の場合は交点が出ないため、少しずらして交点を出しました）
交点にφ１３４楕円の交点に配置します。

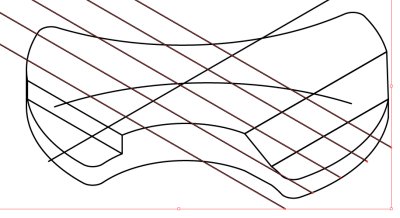

Ｙ軸方向の中心線を穴の位置に合わせてコピーします。

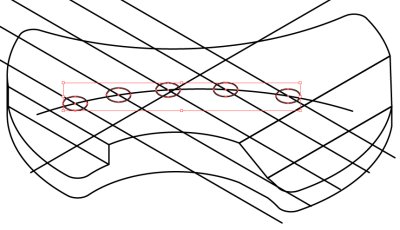

楕円弧と直線の交点に、φ５楕円を配置します。

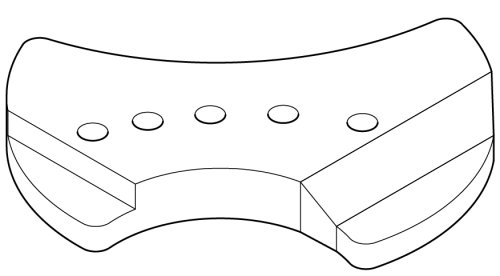

線を整理し、ラインウェイトを付けると以下の様な感じです。
では。
