今回の図面は以下の様なものです。
![](img/0128.jpg)
プラスティック系の素材で出来ていそうな部品ですね...。
まず、同形状の円筒から書いていきます。
φ8とφ13を同心で書き、φ13を8mm、15mm下方にコピー。この時元のφ10は残します。
![](img/0215.jpg)
φ10からφ18を作って8mm下方へ移動し、そこから再度2mm下方へコピーします。
![](img/0312.jpg)
不要部分を削除し、稜線を引きます。
![](img/049.jpg)

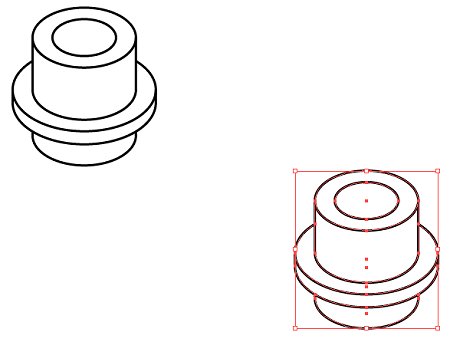

50mm/330°へ全体をコピーします。
![](img/0510.jpg)

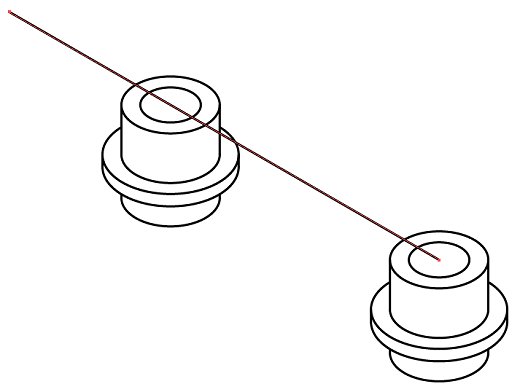

手前の円筒中心から80mm/150°に直線を引きます。
![](img/0610.jpg)

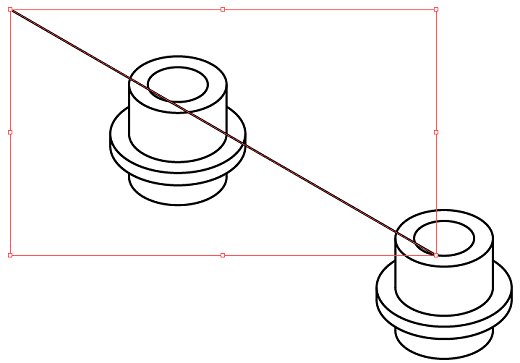

2mm/270°へ移動し、210°方向へ1.5mm移動します。
![](img/079.jpg)
φ20楕円を作り中心線を270°/150°方向へ引いてv、下図のように配置します。
![](img/089.jpg)

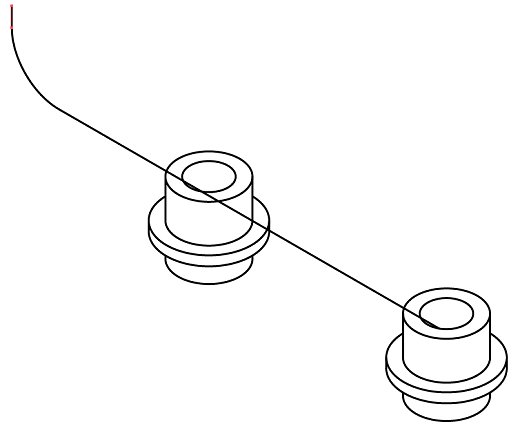

不要部分を削除し、端点から4mm上方へ直線を引きます。
![](img/099.jpg)
これらの線を3mm/30°へコピーします。
![](img/109.jpg)

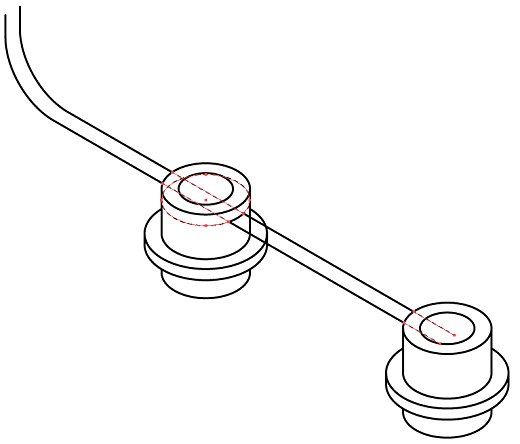

φ13楕円を2mm下方へコピーして不要部分を整理します。
![](img/119.jpg)

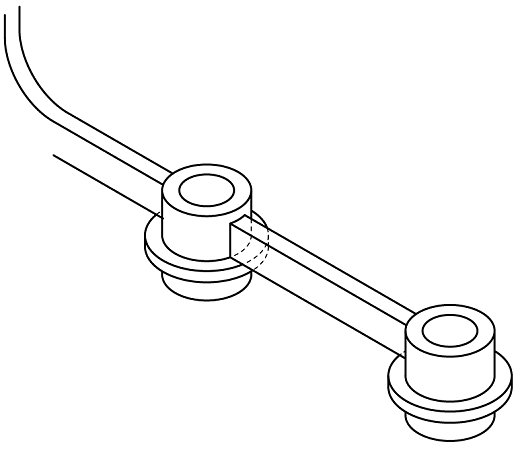

手前の150°方向の直線を6mm下方へコピーし、線を整理します。
![](img/128.jpg)

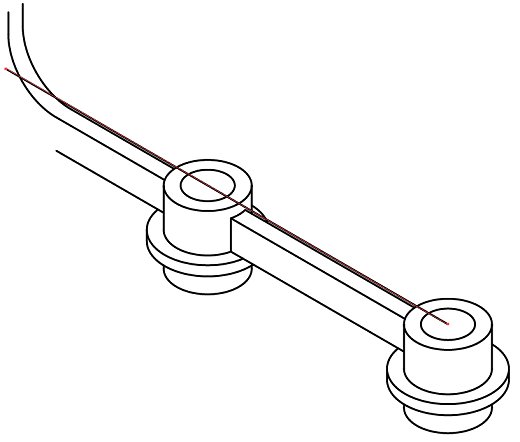

円筒の上部中心から92mm/150°の直線を引きます。
![](img/138.jpg)
この直線を10mm下方へ移動、210°方向へ3mm移動します。
![](img/148.jpg)

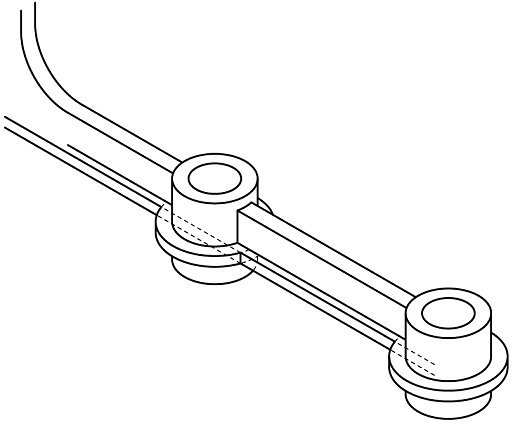

2mm上方へコピーし、線を整理します。
![](img/157.jpg)
25×30の角丸四角形を作り、下図のように中心線を引きます。
![](img/167.jpg)

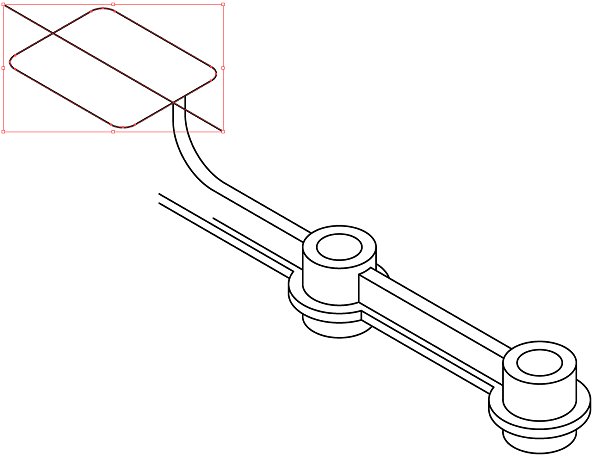

角丸四角形と中心線の交点を、下図の位置に配置します。
![](img/177.jpg)
1.5mm/30°方向へ移動し、2mm上方へコピーして板を作成します。
![](img/186.jpg)

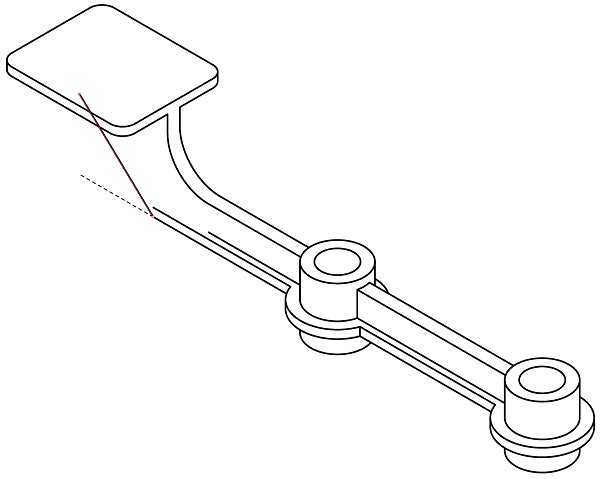

150°方向の線の以下の端点から18mm/150°の直線を引き。その端点を17mm上方へ移動します。
![](img/196.jpg)

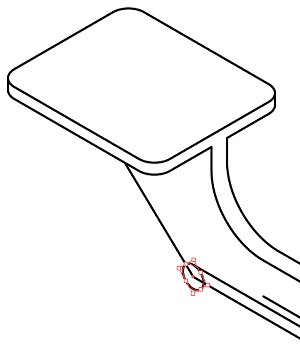

2mmの板厚を出すためφ4の楕円を作り、下図の位置に配置します。
![](img/206.jpg)

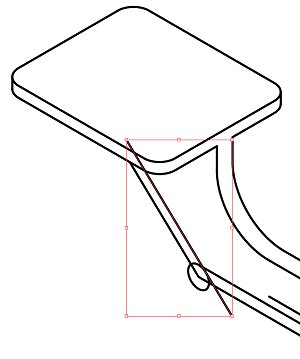

接線を配置します。
![](img/214.jpg)

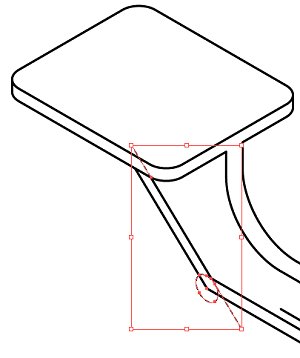

不要部分等を整理します。
![](img/224.jpg)

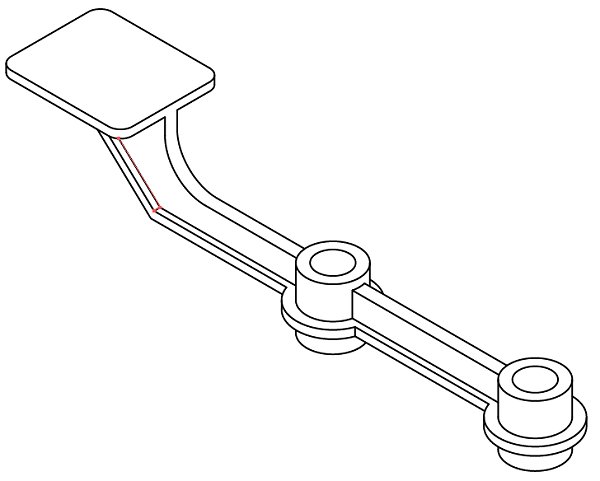

奥行1.5mmを書き足して完成です。
![](img/234.jpg)

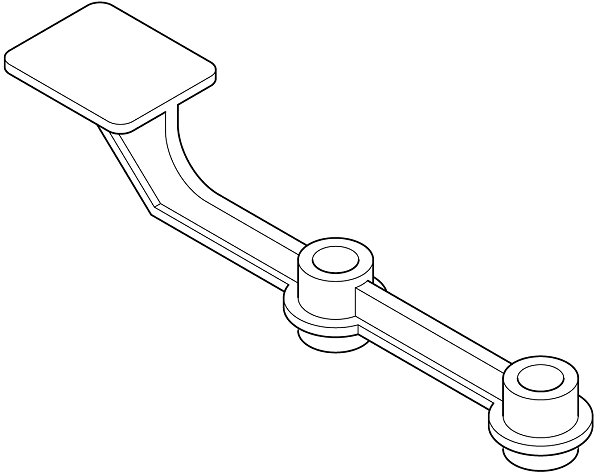

ラインウェイトを付けると以下の様な感じです。
![](img/244.jpg)
では。
