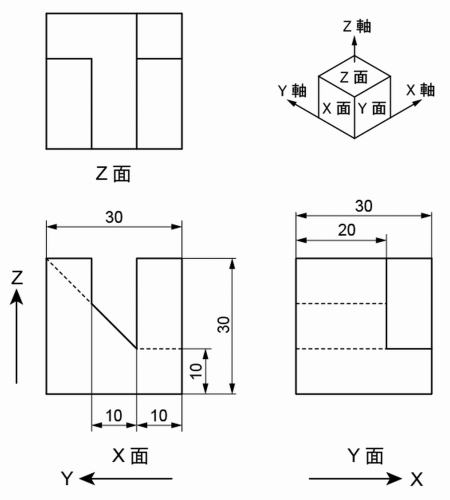

今回は、以下の図面から立体図を描いてみてください。
奥の斜面の形状を把握するのが難しいかもしれません。
![テクニカルイラスト課題図](img/190628-4-011.jpg)

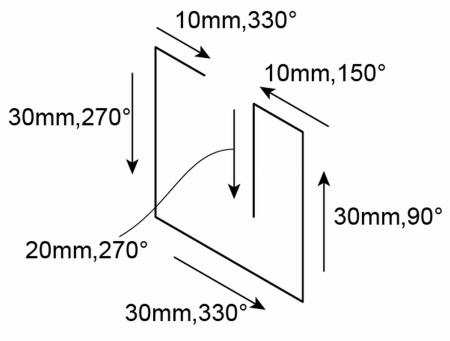

まず、X面上で簡単に描ける線を¥キー(直線ツール)で以下のように描きます。
![](img/190629-1-01.jpg)

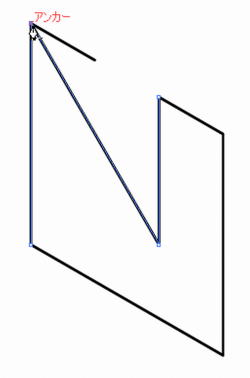

X面に現れている斜面は、よく見ると奥の頂点と直線で結ばれています。
とりあえず、この線を描いてしまいます。
![](img/190629-1-02.jpg)

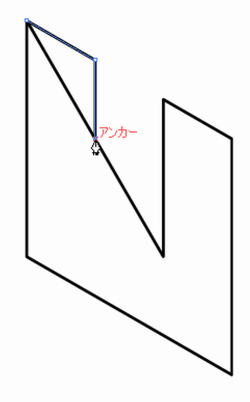

この線を描くことで、縦線の位置が明確になります。
![](img/190629-1-03.jpg)

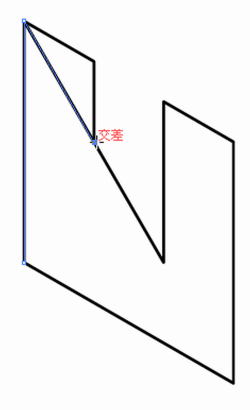

X面を明確にするため、Cキー(はさみツール)で今描いた線を切ります。
![](img/190629-1-04.jpg)
またX面で破線になっている部分も不要ですので、切って削除します。

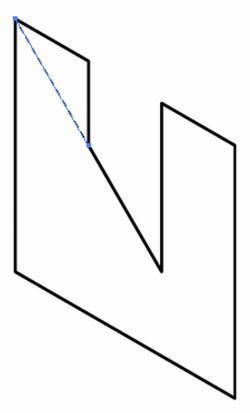

![](img/190629-1-05.jpg)
これでとりあえずX面は完成です。
次にY面です。

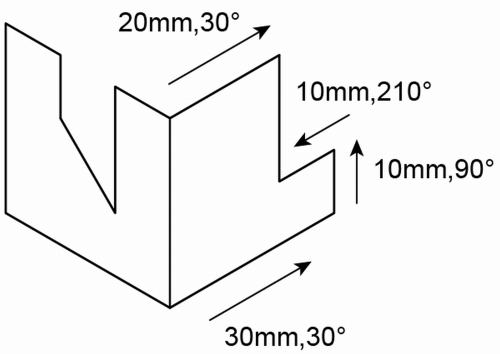

明確にわかる部分を描いてしまいます。
![](img/190629-1-06.jpg)
次にZ面に移ります。
判りにくいですが、明確なのは...。

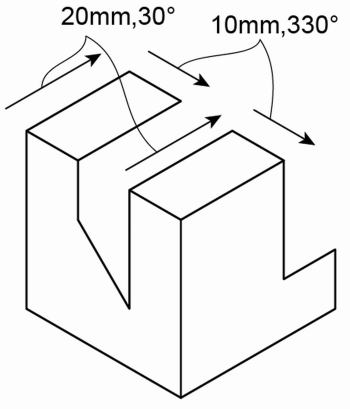

![](img/190629-1-07.jpg)
こんな感じでしょうか。

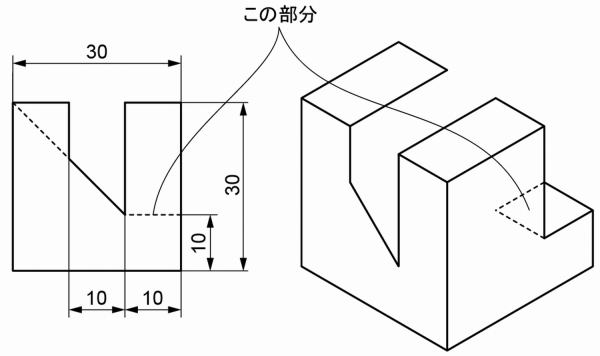

この部分は平面ですので、描いてしまいます。(破線はとりあえずわかりやすいように描きました。)
![](img/190629-1-08.jpg)
Z面のこの部分は特に線がありませんので、切り立った壁と考えられます。
この部分は斜面と考えられますので、右のようになります。
(破線はとりあえずわかりやすいように描きました。)

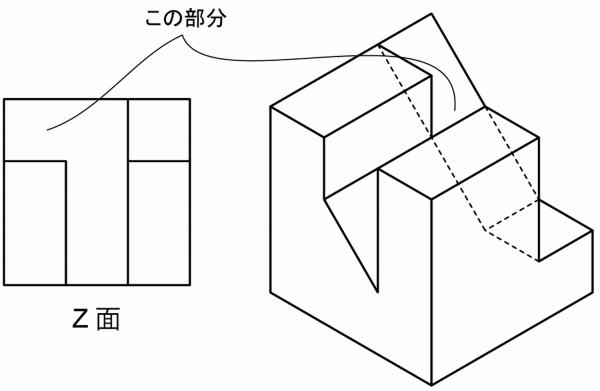

![](img/190629-1-10.jpg)
破線を削除して完成です。

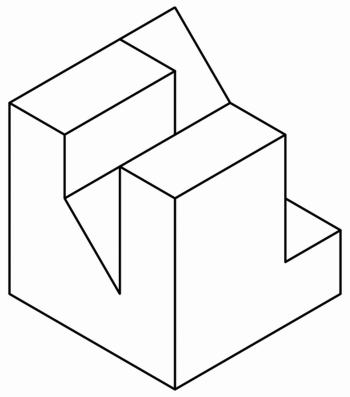

![テクニカルイラスト説明図11](img/190629-1-11.jpg)
