”ハイライト“という言葉を聞いたことはあるでしょうか。
タバコの銘柄の事ではありませんよ...テクニカルイラストレーションにおけるハイライトです。

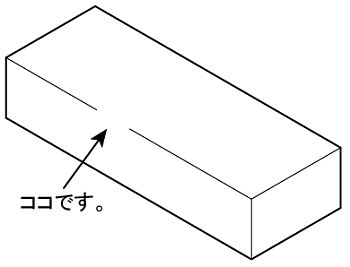

描いたイラストに光が当たって、線が少し飛んだように切って表現する方法です。
以下が一つの例です。
![](img/0018.jpg)
一応、「光は書いている人の右後方上45度の方向から当たっているように」と書かれている書籍を読んだことがありますが、まあ実際にはテクニカルイラストレーターの皆さんはあまり意識して書いているようには見えません。
ただ何でもいいという事は無いので、一応ある程度のルールーは存在しているようです。

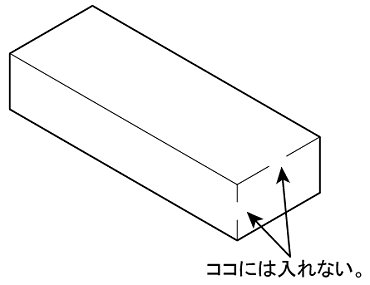

例えば先程の例で、ハイライトは長手方向の部分にのみ入れます。以下の様な事はありません。
![](img/0026.jpg)

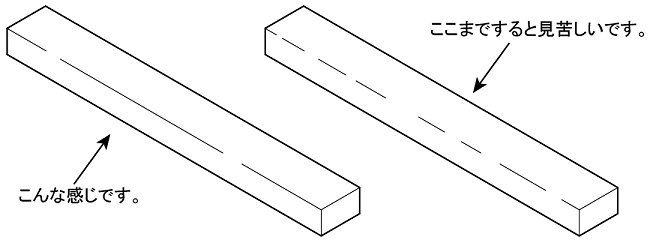

また、長いものでも1~2個所程度で、切れ切れにしません。破線の様でかくれ線かと勘違いされても困りますから...。
![](img/0036.jpg)
決して外形線にはハイライトは入れません。形がわからなくなってしまいますよね。
ですので、球にはハイライトを入れることはありません。
![](img/0076.jpg)

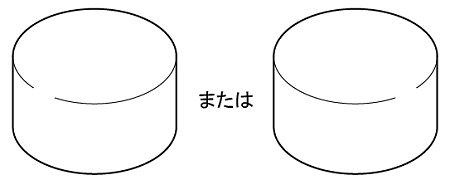

円柱状の物は以下の様になります。
![](img/0046.jpg)

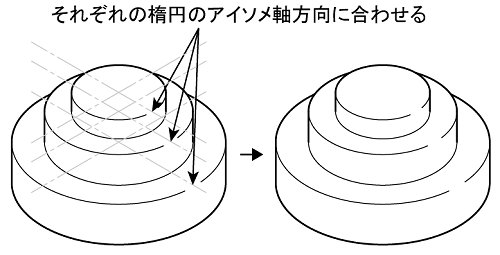

段差がある物は方向を合わせます。
![](img/0057.jpg)

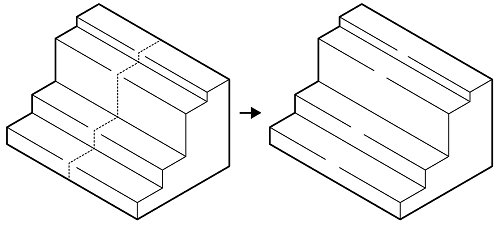

階段のような物に入れる時は、以下の様に考えるのが普通です。
![](img/0066.jpg)
何かのお役に立てば...。
![]() |
![]() |
![]() |
![]() |
