簡単なテクニカルイラスト03

今回は、とりあえず以下の様な図面から立体図を描いてみてください。

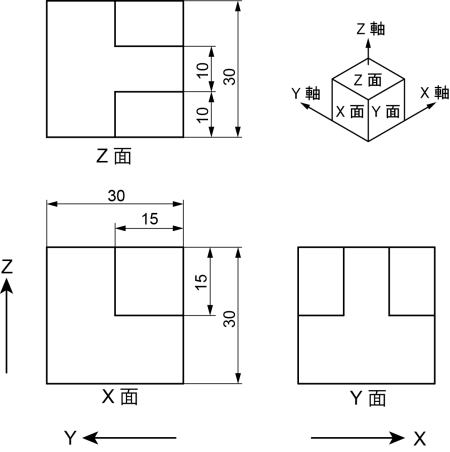

テクニカルイラスト課題図


同様に、”箱入り法”とか”箱詰め法”とか言われる考え方で良いと思います。


まず、X面の正方形を立体図にします。

¥キーで直線ツールにして、アートボード上をクリックします。

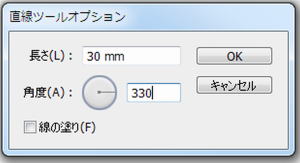

直線ツールオプションで、長さ30mm、角度330°でOKをクリックします。


このまま直線ツールで線を描いても良いのですが、今回はチョット変わった描き方をしてみます。

ます、Vキー(選択ツール)を選んで直線を選択状態にします。
そして、Rキー(回転ツール)を押して、描いた直線の終点をAltキーを押しながらクリックします。

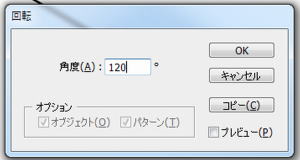

回転のボックスが出ますので、角度に120°を入力してコピーをクリックします。


同様に、今コピーした縦線を選択ツールで選択状態にし、Rキー(回転ツール)を押して縦線の終点をAltキーを押しながらクリックします。

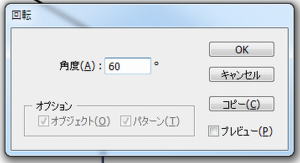

出たボックスの角度に60°と入力してコピーをクリックします。

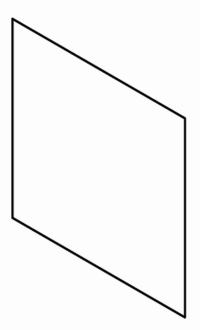

同じように今コピーした直線の終点を中心として120°回転させてX面のボックスを完成させます。


今度はY面です。

Vキー(選択ツール)を選択し、X面の左3本の直線を選択します。

その後Oキー(リフレクトツール)を押し、Altキーを押しながら右側の縦線の始点と終点を続けてクリックします。

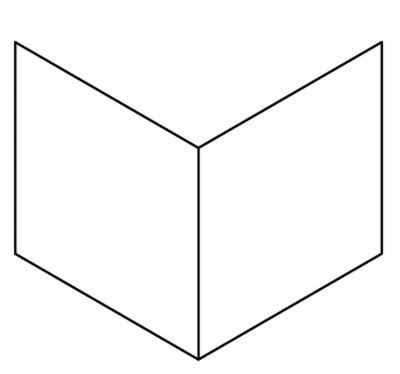

すると以下のようにコピーが出来ます。

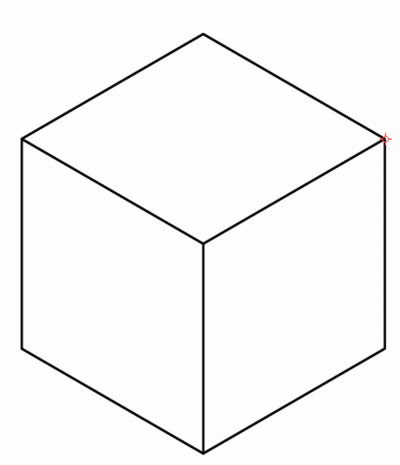

同様にコピーしても良いですし、直線を描いても良いですのでZ面も完成させます。


X面を写します。

30mmと15mmですので、どちらも始めに描いた2本の直線の中心です。

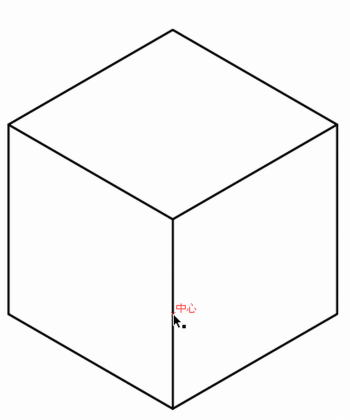

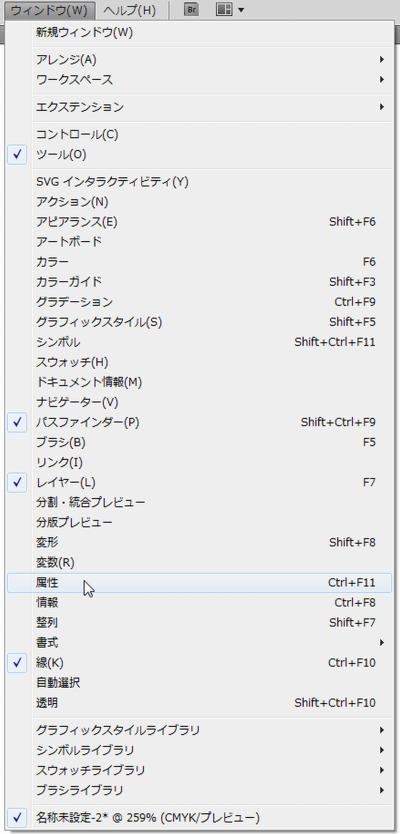

Illustratorで線の中心にアタッチするには、ウインドウ → 属性をクリックします。

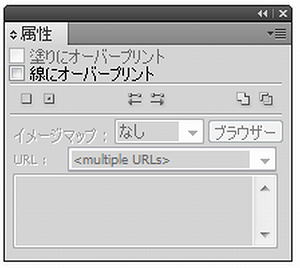

属性ツールが出ます。

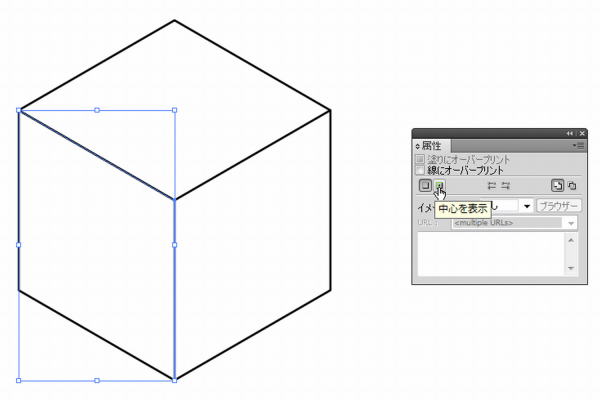

VキーでShiftキーを押しながら、最初に描いた2本の直線を続けて選択し、属性の中心を表示をクリックします。


すると2本の線の中心が現れます。

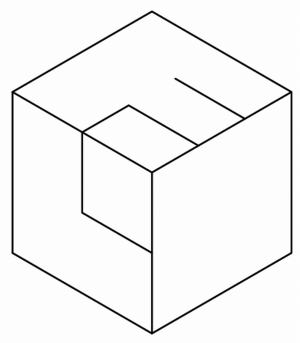

¥キー(直線ツール)を押し、上側の線の中心から15mm、270°方向に、また縦線の中心から15mm、150°方向にそれぞれ直線を描きます。



次に、Z面の正方形を立体図にします。

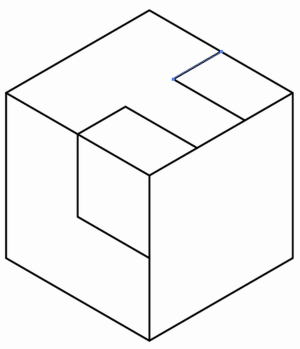

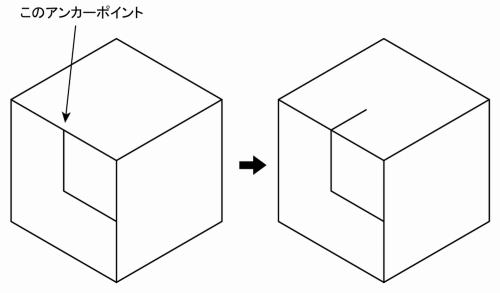

¥キーで直線ツールにして、上のアンカーポイントから10mm、30°方向へ直線を描きます。



同様に今の直線の終点から、長さ15mm、角度330°方向へ直線を描きます。


最後に描いた直線をVキー(選択ツール)で選択し、再度Vキーを押した後にEnterキーを押します。

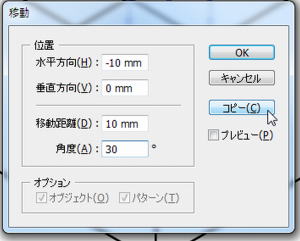

移動のボックスが出ますので、移動距離に10mm、角度に30°を入力してコピーをクリックします。



Z面で最初に描いた線をコピーして、Z面を完成させます。

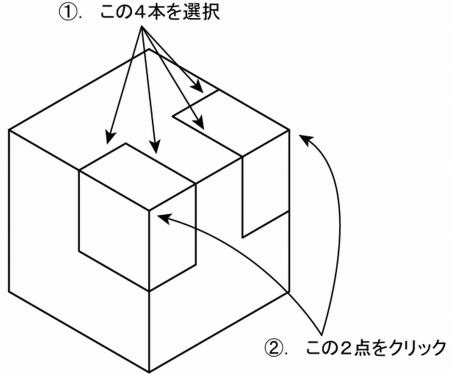

Z面の4本をVキー(選択ツール)で選択し、Oキー(リフレクトツール)を押し、Altキーを押しながら下図の2点を続けてクリックします。

すると下図のようにY面が完成します。

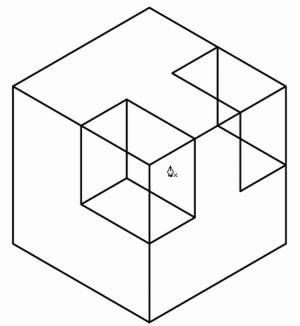

奥側はX面のコピーですので簡単ですね。

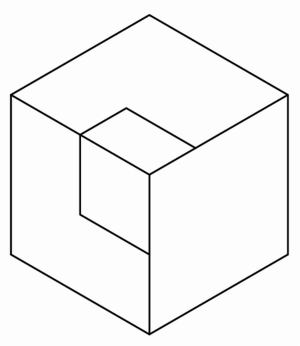

あとは不要部分を削除して完成です。

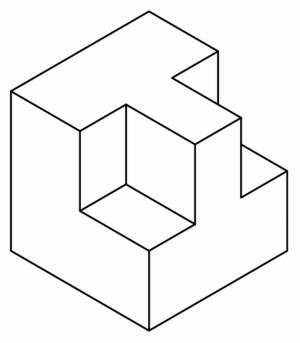

テクニカルイラスト説明図20



いかがでしょうか。

今回はここまでです。

では。
