以下の様な図面のアイソメ図（テクニカルイラスト）を描いてみたいと思います。

円柱の外周のあらぬ場所に同じ直径、深さの穴（くぼみ）が２つあります。

等測軸上ではないので３５°楕円ではないようです。

穴の楕円度はどんな感じになるでしょうか。

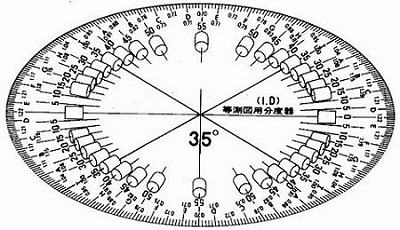

手描きの時代には下のような楕円分度器をあてがって、大体の楕円度を求めて、それに該当する楕円テンプレートで穴を描いていました。



しかしIllustratorで描く場合、この楕円分度器を使うと言うのは．．．いかにも芸が有りませんね。

私なら簡易的に以下のような感じで各楕円度を求めます。

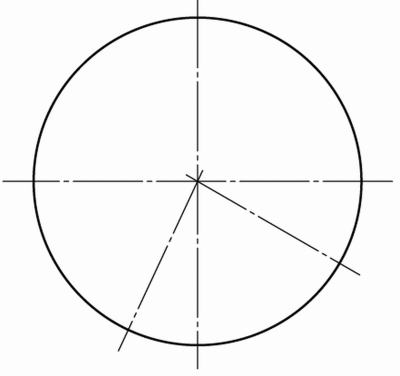

まず、直径40ｍｍの正円と中心線、30°・65°の線を描きます。

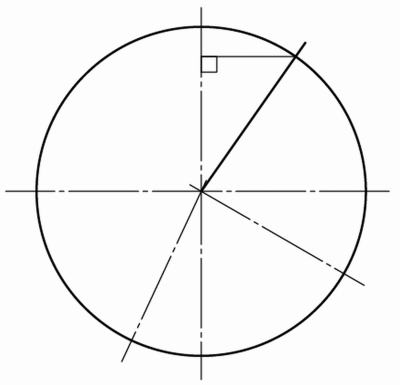

円の中心から０°方向に直線を描き、円の中心を支点として55°回転させます。

55°回転した線と正円との交点から180°方向に円の中心線まで直線を引きます。

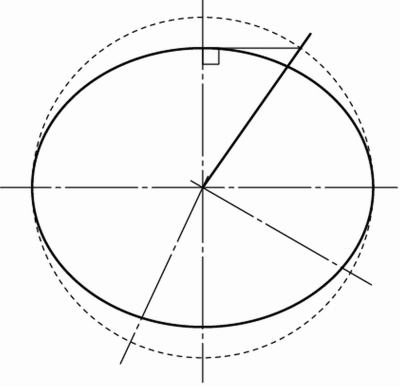

円を選択ツールでAltキーを押しながら縦方向に、今描いた直線と中心線の交点までつぶします。

これが55°楕円です。

つまり３５°楕円は３５°回転させた直線と円の交点から中心線までの１８０°の直線を引き、その交点まで円を縦方向につぶした楕円と言うことです。

円柱の等測図を作成するのに、その外周で一番楕円度が大きくなるのが真正面の55°楕円になります。
これ以上大きな楕円度は存在しません。

それなので、この５５°楕円から各楕円度を導き出そうという事です。

この考え方が正しいかどうか不明ですが、大きくは違いませんのでご参考までにどうぞ。

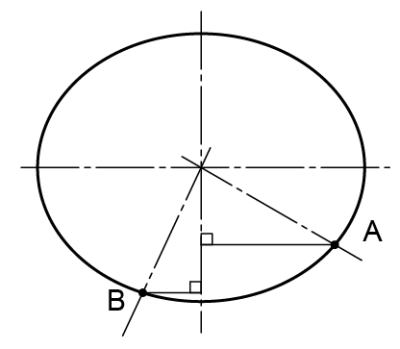

まず、下図のようにA点・B点から垂直中心線まで垂線を下ろします。

55°楕円を選択ツールでAltキーを押しながら縦方向に、今描いた直線と中心線の交点までつぶします。

それぞれの楕円の大きさが5ｍｍですので、12.5％に縮小させます。

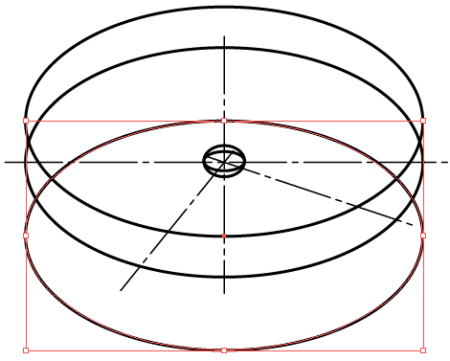

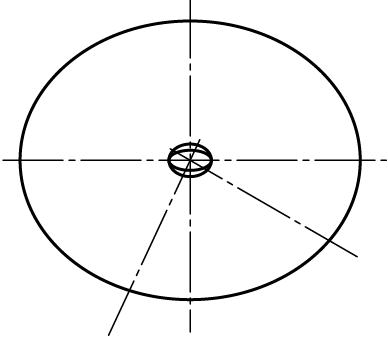

55°楕円の中心と合わせて直径40ｍｍの円を描きます。

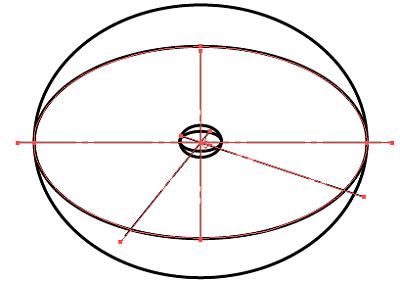

円と中心線を選択し、縦方向58％に縮小します。

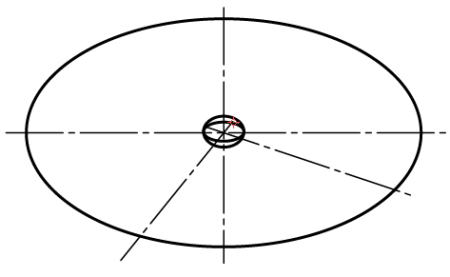

大外の５５°楕円は不要ですので削除し、３５°楕円を等測図用にするため122％に拡大します。

５°楕円を上に6ｍｍ、下に9ｍｍコピーします。

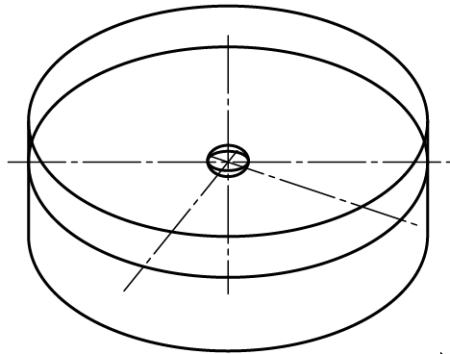

円柱を完成させます。

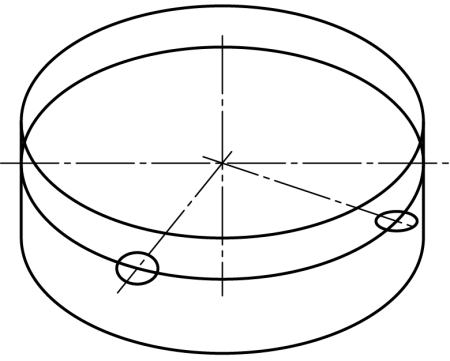

最初に作った楕円を、それぞれの中心線と楕円の交点に移動させます。

この位置がくぼみの位置になります。

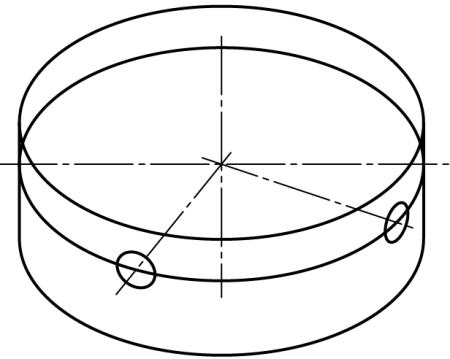

それぞれの短軸を中心線に合わせます。

これが楕円の方向になります。

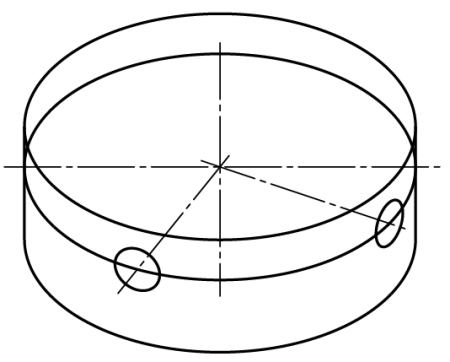

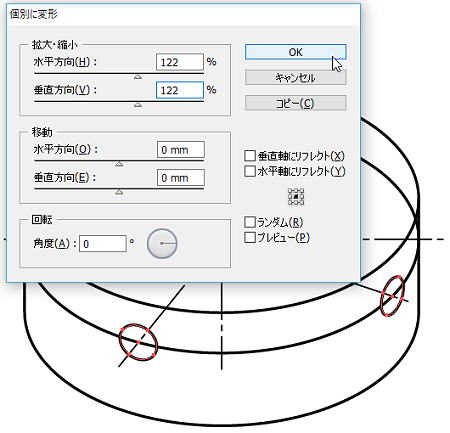

2つの楕円を両方選択後、Ctrl + Shift + Alt + Dを押して個別に変形のボックスを出します。

水平方向・垂直方向共に122％と入力してOKをクリックします。

すると以下の様に小さな楕円がそれぞれの中心から122％に拡大されます。

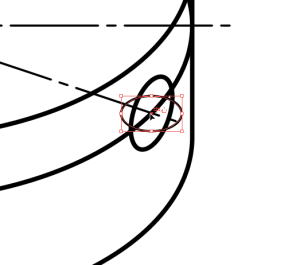

長軸4ｍｍの３５°楕円をそれぞれの中心に合わせて2ｍｍの奥行きを出します。

この楕円と中心線の交わる部分が奥行き方向の中心になります。

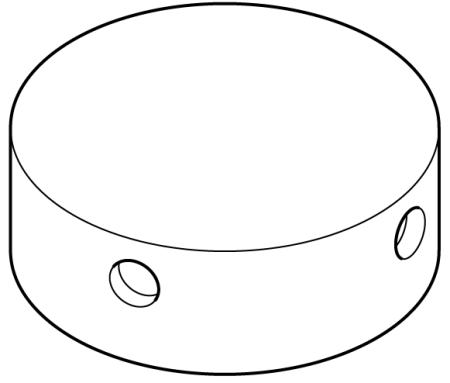

不要な線を削除して完成です。ちょっとラインウェイトを付けてみました。

いかがでしょうか。


では。
